Назначение команды.
Команда Привязка позволяет выполнить предварительную, а затем и окончательную регистрацию и трансформацию растрового файла. После предварительной регистрации растра, с помощью данной команды пользователь может уточнить контрольные точки привязки растра и выполнить окончательную привязку и трансформацию растрового файла.
Вызов команды.
Команда Привязка определяется с помощью определения вида работы в диалоге Работа с растрами, а выполняется по нажатию кнопки Начать, после указания контрольных точек.
Доступность команды.
Команда Привязка может быть корректно выполнена, если в текущем сеансе открыто окно карты и пользователь выбрал растровый файл для выполнения команды.
Работа команды.
Перед началом работы желательно построить внешние рамки планшетов и координатную сетку с требуемым шагом или углы рамок и точки координатной сетки, которые в дальнейшем будут служить точками регистрации изображения и точками для калибровки растра.
Работа команды выполняется в два этапа. На первом происходит предварительная регистрация растрового файла и здесь не происходит изменения растра. На втором этапе, после уточнения координат контрольных точек, происходит окончательная привязка и физическое изменение растрового изображения.

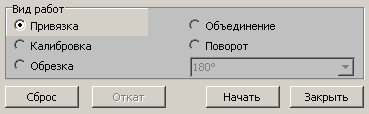

| • | переключатель Привязка позволяет выбрать команду Привязка для работы с выбранным растровым изображением. |
| • | кнопка Сброс позволяет сбросить последнюю введенную контрольную точку при привязке растра на предварительном этапе выполнения команды. |
| • | кнопка Откат позволяет вернуться к первому этапу выполнения данной команды после окончательной трансформации и регистрации растрового изображения. |
| • | кнопка Начать позволяет запустить команду Привязка на каждом этапе выполнения команды. |
После выбора растрового файла, в секции Вид работ следует выбрать переключатель Привязка. Затем, используя инструмент Направление, необходимо определить границы растра, указав четыре контрольные точки. Порядок определения точек произвольный. После ввода последней (четвертой) точки происходит их сортировка, при этом, первой точкой становится верхняя левая точка, второй - верхняя правая, третьей - нижняя правая, и четвертой - нижняя левая точка. По нажатию кнопки Начать, на данном этапе выполнения команды, происходит предварительная регистрация растра. В результате чего и работа команды переходит ко второму этапу.
На втором этапе происходит открытие служащего для регистрации изображений, в котором следует уточнить координаты контрольных точек. Особенностью корректного выполнения данного этапа, является обязательное определение 4 точек для привязки. Не следует удалять и вводить новые точки, необходимо только правильно определить их положение на растре. При необходимости можно корректировать координаты этих точек используя привязку к углам рамок и точек координатной сетки на карте. При положительном завершении диалога определяются коэффициенты аффинных преобразований, по которым происходит пересчет точек привязки и растра. Если имел место разворот растра, то он будет устранен. Новый растр открывается заново.
 Примечание.
В дальнейшем это растровое изображение пользователь может открывать как обычную таблицу без повторения регистрации.
|
